Перекрытие фундамента плитами. Утепление фундамента пенопластом. Подвал в доме построен

После того, как мы уложили все блоки ленточного фундамента, настала пора закрывать получившуюся коробку сверху плитами перекрытия. То есть, проще говоря, готовить подвал и, одновременно, пол помещения, которое будет находиться сверху. Однако просто так положить плиты на ФБС-блоки нельзя. Во-первых, потому что они установлены неровно и поэтому нет единого уровня. Во-вторых, сами строители не рекомендуют класть бетон на бетон. Поэтому каменщикам необходимо было вывести общий уровень, то есть отстрелять все углы, выровнять их по одной общей плоскости. Для того, чтобы облегчить задачу, существует множество приспособлений, начиная от различных нивелиров, в том числе и лазерных, и заканчивая традиционными методами – веревочным уровнем. Так вот с их помощью мне было необходимо вывести ноль на фундаменте. Эту задачу также помог осуществить обычный кирпич.



С помощью кирпичной кладки мы ставим одну общую перевязку поверх фундаментных блоков, которая и сделает его ровным. После того, как вывели уровень, как правило, и начинают класть плиты перекрытия сверху.

В моем случае по углам была разница существенная в шесть сантиметров. То есть один из диагональных углов оказался на шесть сантиметров ниже другого. Это, конечно же, неправильно. Именно поэтому каменщик при помощи кирпича, раствора и цемента вывел один общий уровень по всем углам.

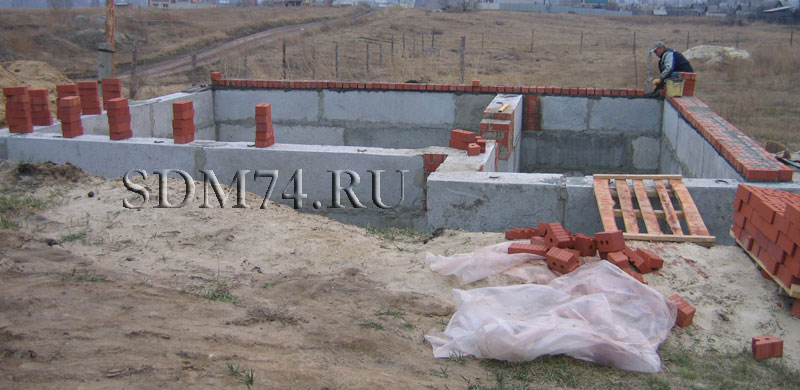

Так выглядел ленточный фундамент, выведенный "под ноль"

После этого пришла пора начать укладывать сами плиты. Однако стоит учесть одну немаловажную деталь. Перед тем, как их укладывать, для общей жесткости коробки я положил сверху на кирпичный уровень слой арматуры на 16 миллиметров. Дело в том, что со временем грунт может немного сыграть. В то же время арматура не позволит каркасу здания сдвинуться, а в случае чего возвратит его на прежний уровень. Это как раз одна из тех небольших хитростей, которую подсказали каменщики и которую мы и применили в нашем строительстве(это связка для жёсткости стен фундамента, ниже я напишу, как связывали сами плиты между собой).
Установив эту арматуру, мы стали укладывать плиты, предварительно подготавливая соответствующие места раствором.

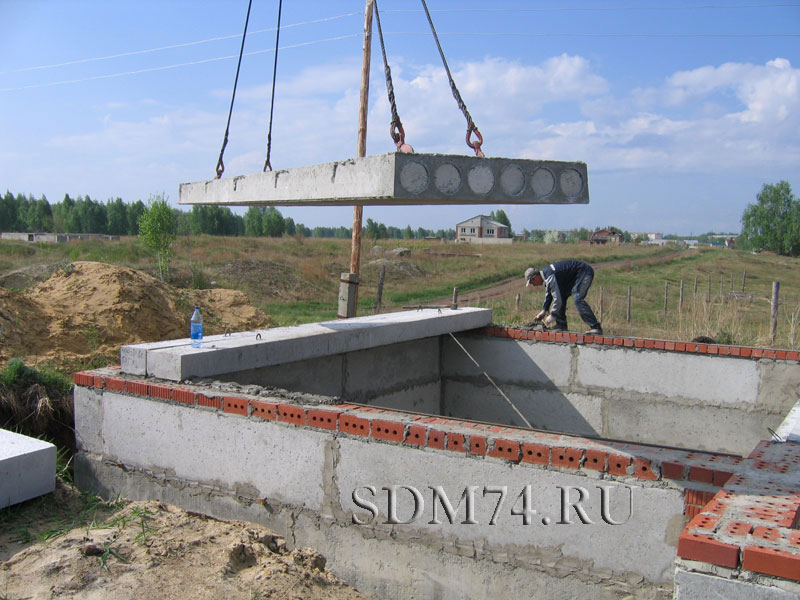

В этом деле мне, естественно, помогала тяжелая техника(был вызван кран). Через некоторое время коробка была завершена. Осталось обложить установленные плиты по бокам обыкновенным кирпичом. Все просто – плиты перекрытия кладут на ФБС-блоки с зазором от 10 до 15 сантиметров. Естественно, если блоки у нас были по 40 сантиметров, то оставался промежуток 25-30 сантиметров.
После установки плит нам нужно было избавиться от этих пустот. На этом этапе тяжелую технику я отпустил – можно было справиться только людскими силами. Единственная проблема была в том, что не со всех сторон плиты можно обложить кирпичом нужной толщины. Есть зазоры, в которые кирпич просто не влезет, и стенка в этом месте будет тонкая.



Вполне вероятно, что зимой она промерзнет. В таком случае пол будет холодный, и как следствие, многочисленные болезни для хозяина.

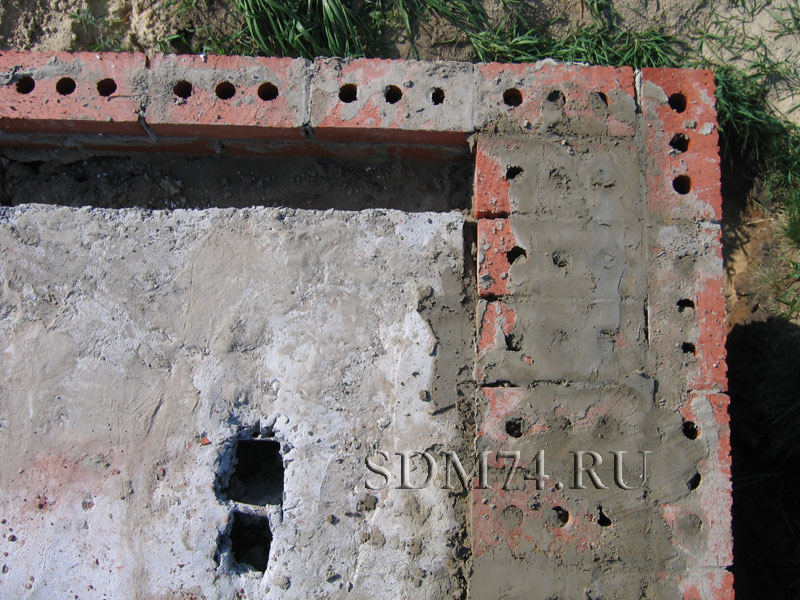

На фото видно, как, помимо обкладочного кирпича, заполнено отверстие в 25 сантиметров(в 1 кирпич)

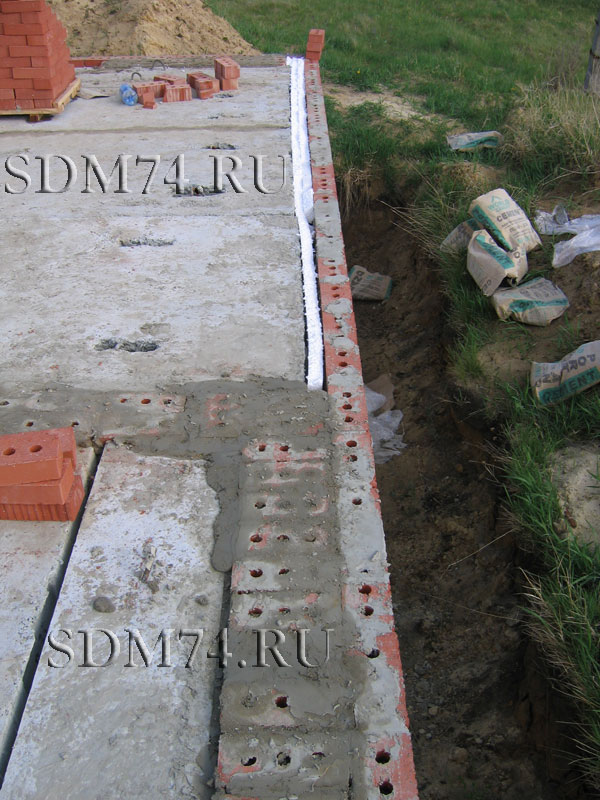

Именно поэтому в ход опять идут несколько строительных хитростей. Все эти труднодоступные промежутки прокладывают пенопластом.



По словам специалистов, по кирпичным меркам этот материал утолщает стену более чем на 70 сантиметров, а иногда даже и до метра. Получившуюся стенку я залил раствором, полностью замазал. Только сейчас можно было говорить, что стена утеплена должным образом.

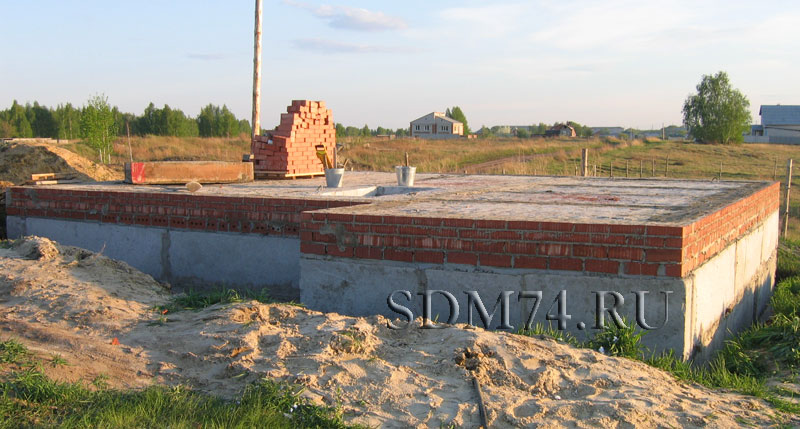

Коробка была завершена, а подвальное помещение закрыто. Можно было возводить стены, однако оставалось еще несколько штрихов, которые необходимо было завершить до начала основного строительства.

Необходимо было дополнительно укрепить коробку, предать ей дополнительную жесткость(делается это по желанию, но я ведь для себя строю, так что делать однозначно!). Каменщики посоветовали арматурой связать плиты между собой. Имеется ввиду те отверстия в плитах, за которые их поднимает тяжелая техника. Каждая плита связывалась арматурой в 12 сантиметров в диаметре.



Конструкцию по всей длине коробки обязательно закреплял сварщик. В итоге все плиты оказались связаны между собой.

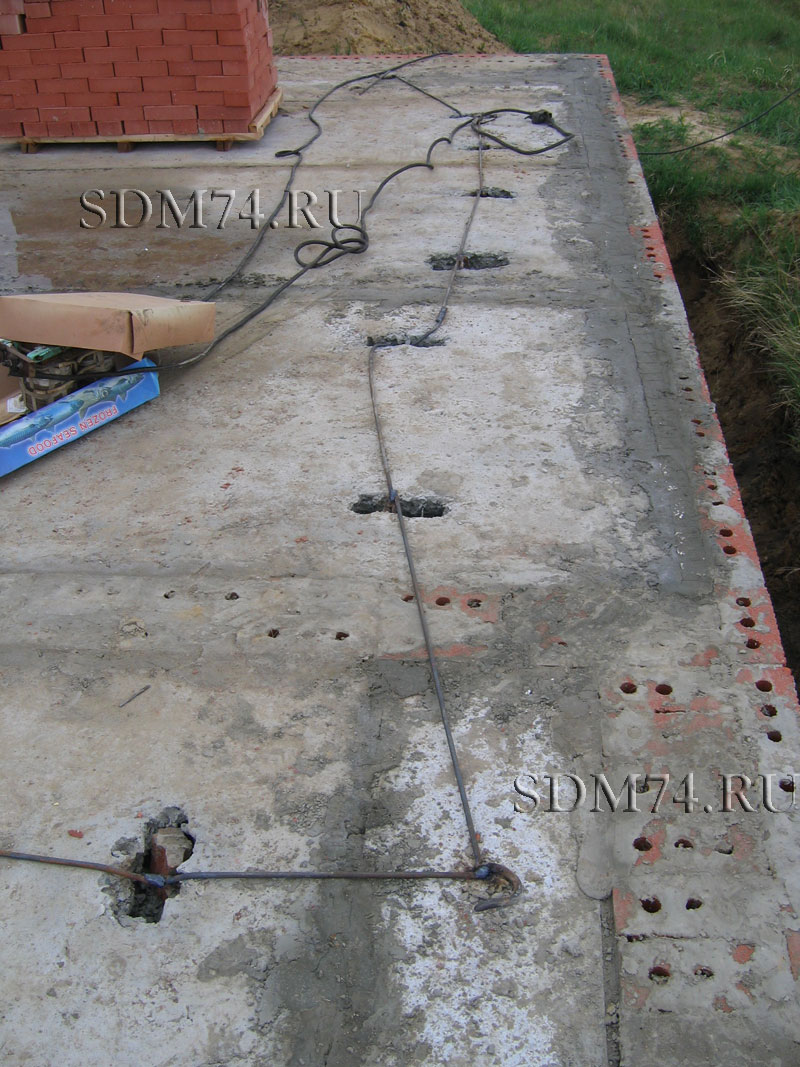

Кстати, на фото выше изображена связка, как делать НЕ НУЖНО(!). Это не катастрофично, но сей сварщик переводил купленную мной арматуру понапрасну, так как связывал петли одной и той же плиты между собой, а нужно связывать только петли соседних плит. Я , к сожалению, слишком поздно приехал на стройку(за рабочими нужен ежеминутный контроль!), чтоб остановить горе-работника от перевода арматуры впустую. Но хоть немного успел, правильная связка плит должна выглядеть вот так:

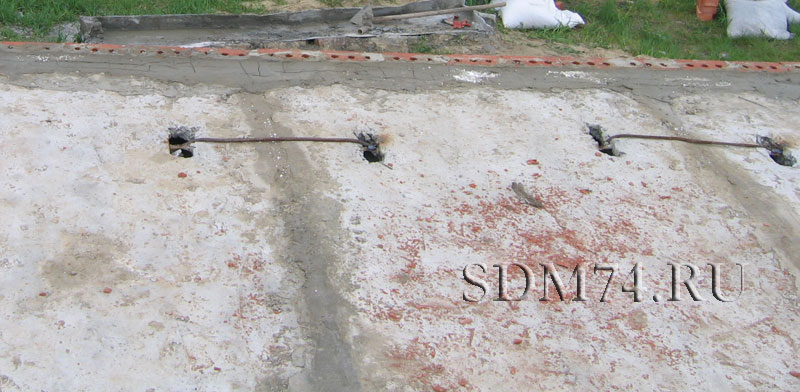

Немного арматуры было спасено, после моего приезда сварка началась правильная

Напомню, что до этого я уже укреплял при помощи арматуры сам фундамент. Все это в комплексе страховало меня от какого-либо движения грунта. При неблагоприятных обстоятельствах, это не позволит коробке сыграть, избавит дом от возможного появления трещин в стенах. Как правило, все заканчивается довольно печально, если к стройке подходить поверхностно и не следовать этим рекомендациям.

Итак, коробка, наконец, была завершена. Теперь необходимо провести гидроизоляцию фундамента.

Затраты по описанному этапу (май 2009)
Плиты 54000 рублей
Доставка плит 5000 рублей
Кирпич 3 поддона 13300 рублей
Доставка кирпича 750 рублей
Дресва и ф12 арматура(связывал плиты) 900 рублей + 250 рублей доставка
Цемент 2000 рублей
ф14 Арматура(проложил под плиты) 1000 рублей
Кран 1600 рублей (2 часа)
Пенопласт(5 листов) 700 рублей + 200 рублей доставка
Рабочие 6000 рублей
